1200mm PVC Thin Sheet Extrusion Line

Pangkalahatang-ideya ng Produkto

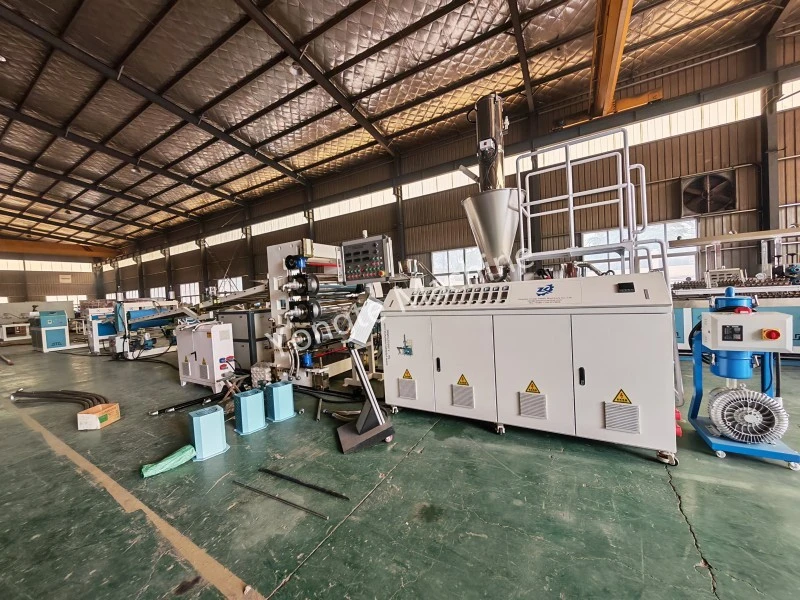

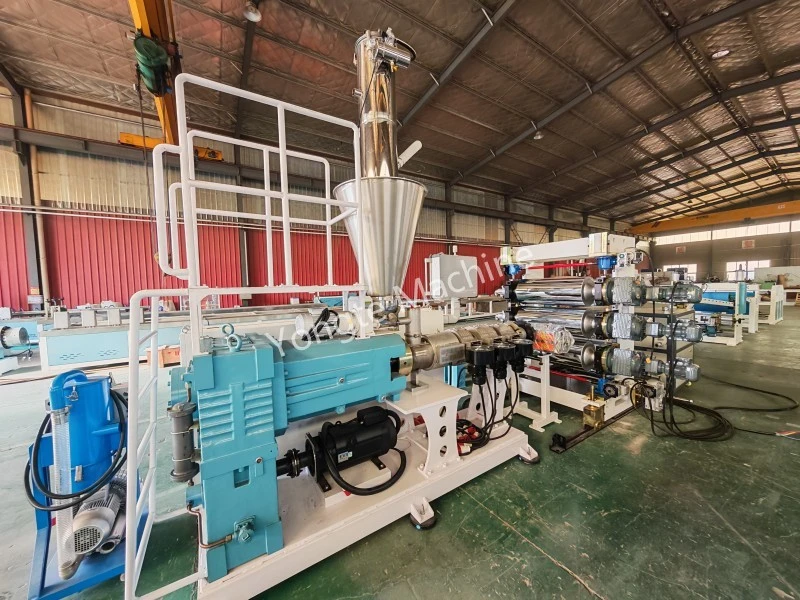

Ang Yongte 1200mm PVC thin sheet extrusion line ay custom-developed para sa matibay at semi-rigid na PVC thin sheet production. Pinagsasama nito ang isang high-torque conical twin-screw extruder, precision three-roll calendering unit, awtomatikong temperatura control system at intelligent feeding system, tinitiyak ang pare-parehong kapal, makinis na ibabaw at pangmatagalang matatag na operasyon. Gamit ang aming proprietary advanced na teknolohiya, kabilang ang precision servo-driven extrusion control at optimized screw design, ang aming PVC thin sheet extrusion line ay nakakakuha ng kahanga-hangang bilis ng produksyon na 10 metro kada minuto habang pinapanatili ang pare-parehong kapal sa loob ng ±0.02mm.

Mga Pangunahing Teknikal na Parameter

Kumpletong Listahan ng Kagamitan at Mga Larawan

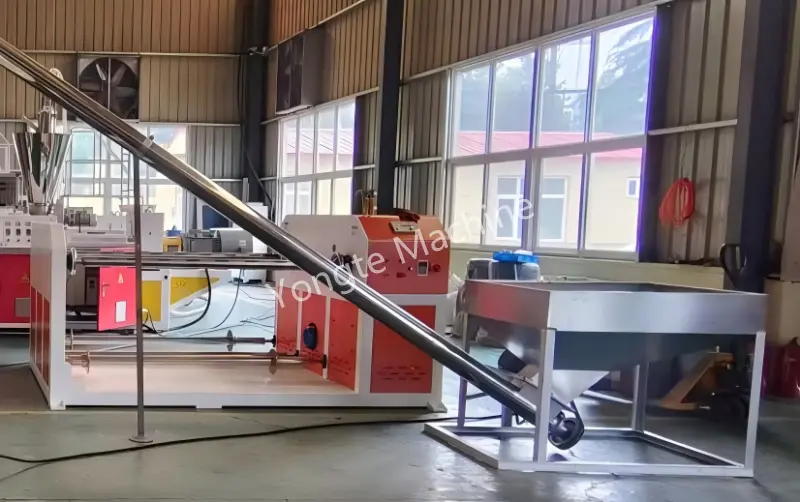

Auto Material Loader: 304 stainless steel automatic screw feeding, stable feeding at dust-free environmental protection.

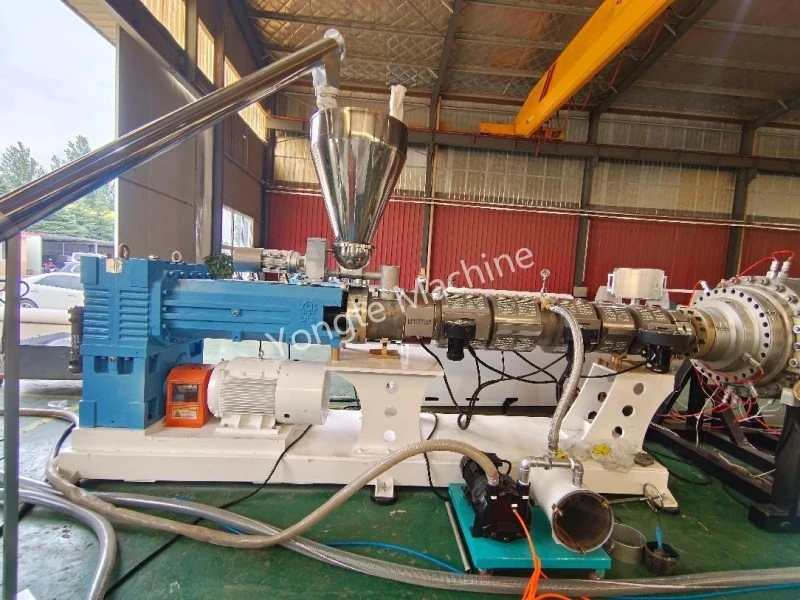

Conical Twin-Screw Extruder: Nagtatampok ang SJSZ80/156 high-torque main extrusion machine ng 156mm large-diameter screw na may 22:1 L/D ratio, na naghahatid ng pambihirang kahusayan sa plasticization habang pinapanatili ang mababang shear stress—partikular na na-optimize para sa heat-sensitive na katangian ng PVC. Nilagyan ng hardened alloy screw barrel (HRC 58-62) at precision-machined conveying elements, sinisigurado nito ang pare-parehong melt mixing at stable na pressure na output, na epektibong pinipigilan ang pagkasira ng materyal kahit na sa mga pinahabang cycle ng produksyon. Ang servo speed control driving system ng extruder (55kW servo motor) ay nagbibigay-daan sa stepless speed regulation mula 5 hanggang 35 rpm, na tinatanggap ang iba't ibang PVC formulation kabilang ang rigid, semi-rigid, at modified grades na may calcium carbonate at additives.

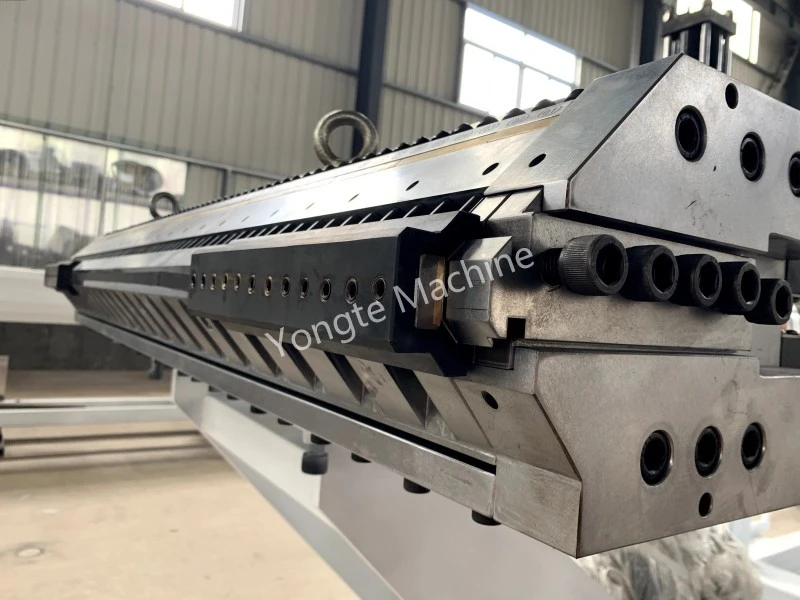

T-type Die: 1200mm wide hanger-type die, tumpak na bumubuo na may kapal na 0.4–2mm.

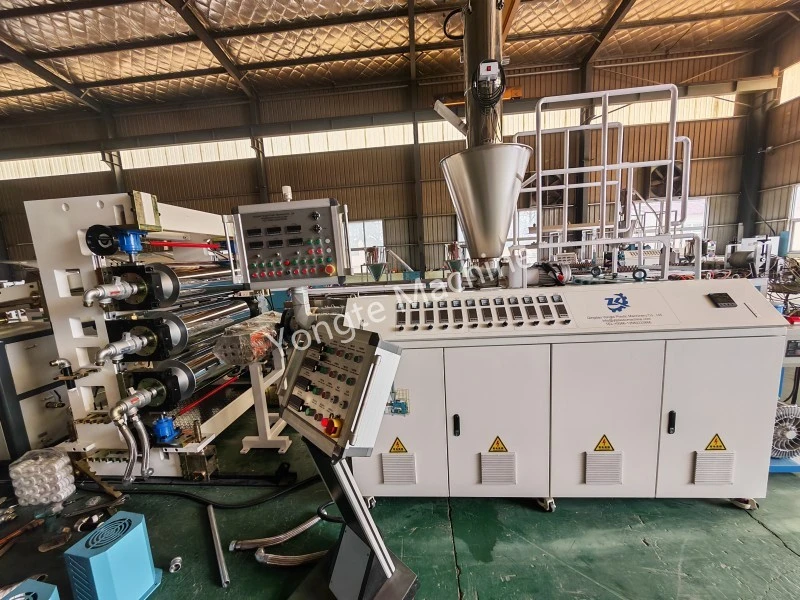

Three-Roll Calendering Unit: Nagtatampok ng mga seamless steel tubes na may precision quenching at tempering treatment, ang roller surface ay nakakakuha ng hardness na HRC≥62 at isang mirror-finish na Ra≤0.2μm, na tinitiyak ang pambihirang wear resistance at sheet surface quality. Nilagyan ng servo-driven gap adjustment system (response time ≤0.1s), ito ay nagbibigay-daan sa micron-level thickness control (adjustment range 0.4–2mm) na may repeatability sa loob ng ±0.01mm. Ang triple-zone roller temperature control system, na gumagamit ng circulating heat transfer oil, ay nagpapanatili ng tumpak na stability ng temperatura na ±1 ℃ sa buong roller length (1200mm working width), inaalis ang thermal deformation at tinitiyak ang unipormeng paglamig ng sheet. Ang bawat roller ay independiyenteng adjustable para sa bilis (5–35 rpm) at pressure (0–150N/cm), na tumutugma sa iba't ibang PVC formulation at mga kinakailangan sa kapal habang pinapaliit ang panloob na stress sa natapos na sheet.

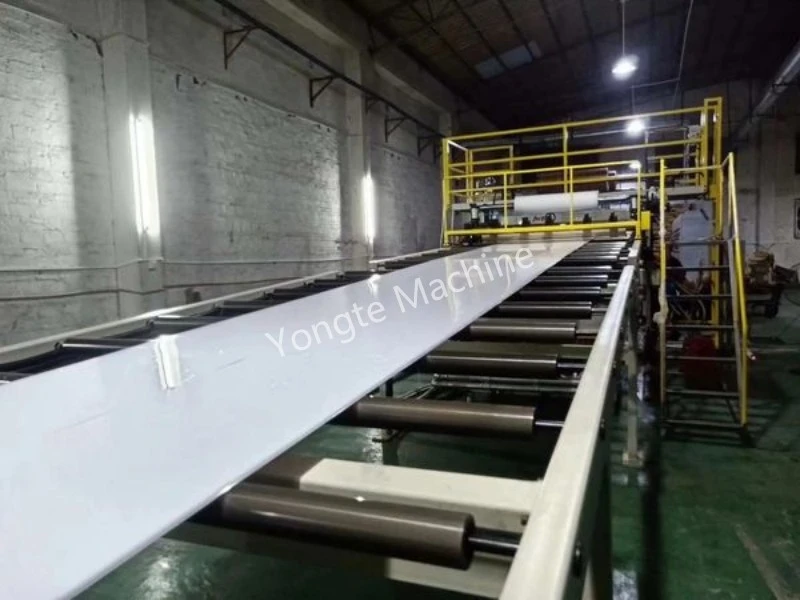

Cooling Bracket: 6m stainless steel roller conveyor bracket para sa pare-parehong paglamig at anti-warping.

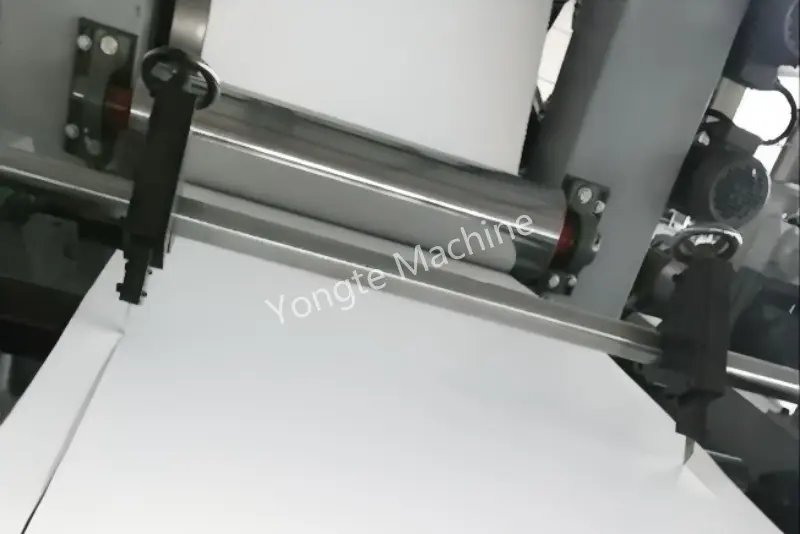

Online na Awtomatikong Edge Trimmer: Online na awtomatikong pag-trim ng gilid, sentralisadong pag-recycle ng basura upang mabawasan ang pagkawala.

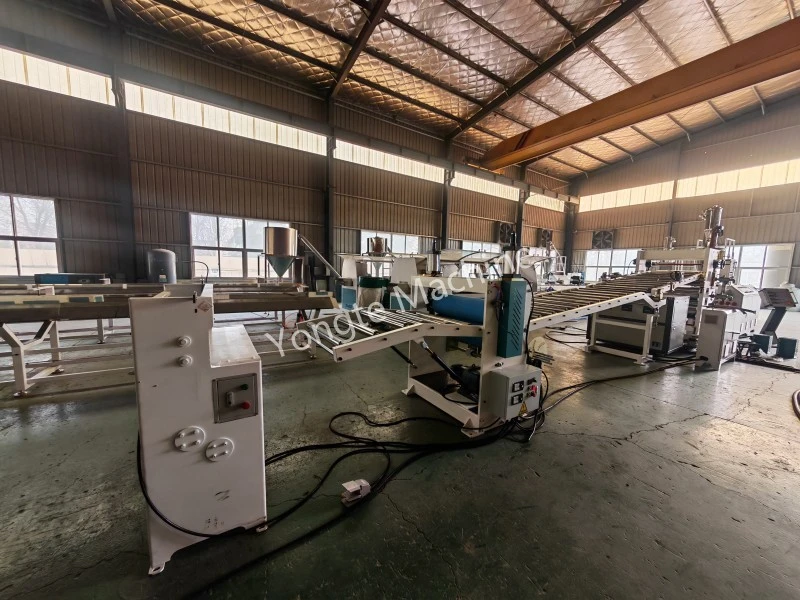

Haul-off na Device: Double rubber roller servo traction, stable na operasyon at stable na tensyon.

Awtomatikong cutting machine: maaari nitong gupitin ang manipis na sheet ng PVC sa mga piraso na may kinakailangang haba, pagkatapos ay dapat na isalansan ang PVC sheet. ang cutting machine na ito ay nilagyan ng servo motor para sa mataas na bilis at awtomatikong pagputol. ang cutting edge nang walang anumang pinsala

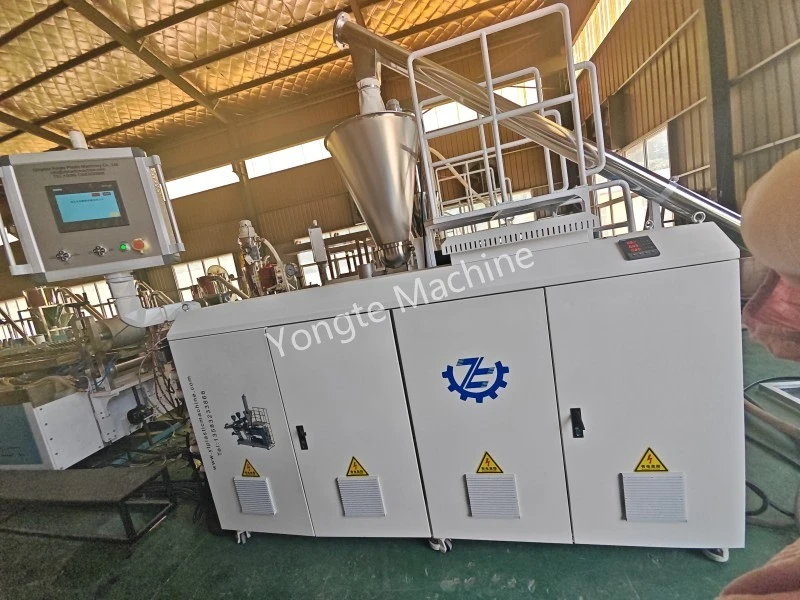

Intelligent Electric Control System: Omron temperature control, ABB inverter, Inovance servo, Siemens/Schneider contactor; opsyonal na PLC + 10-inch HMI touch screen para sa real-time na pagsubaybay at isang-click na pagsasaayos ng lahat ng mga parameter.

Pangunahing Kalamangan

1. Mataas na Torque at Napakahusay na Plasticization: Ang naka-segment na bariles, tumpak na kontrol sa temperatura at na-optimize na configuration ng turnilyo ay tinitiyak ang pare-parehong paghahalo at sapat na plasticization, na angkop para sa matatag na produksyon ng iba't ibang mga formula.
2. Stable at High-Speed ​​Output: Napakahusay na drive system na may linear na bilis na 15–30 m/min (adjustable ayon sa kapal), stable na output at mas mababang pagkonsumo ng enerhiya.
3. Ultra-Precision Thickness Control: Three-roll servo gap control + internal roller circulation cooling, na may kapal na tolerance na ±0.03mm sa buong 600mm na lapad, at isang patag na ibabaw na walang mga depekto.
4. Smart & Stable Feeding: Loss-in-weight metering feeding + closed-loop na feedback, tumpak na raw material ratio, binabawasan ang pagbabago-bago ng komposisyon at basura.
5. Intelligent Central Control: 10-inch HMI touch screen real-time na sinusubaybayan ang pangunahing data tulad ng melt pressure, roller temperature at sheet thickness, na may isang-click na pagsasaayos ng parameter at madaling operasyon.
6. Perpektong Pagpapalamig at Pagbubuo: Naaayos na air knife cooling conveyor + tension control system, tinitiyak ang buong paghubog nang walang deformation o warping.
7. 24/7 Tuloy-tuloy na Operasyon: Ang mabilis na pagbabago ng mga labi at madaling linisin na roller system ay nagbabawas ng downtime sa panahon ng mga pagbabago sa materyal o mga detalye, na nakakatugon sa mga pangangailangan ng malaking-batch na tuluy-tuloy na produksyon.
8. Compact at Space-Saving: Compact na layout, space-saving, makatwirang maintenance channel, maginhawa para sa pang-araw-araw na maintenance.
9. Buong Suporta sa After-Sales: Magbigay ng mga full-cycle na serbisyo tulad ng on-site na pag-install, pagsasanay sa operator at supply ng mga ekstrang bahagi upang matiyak ang pangmatagalan at maaasahang operasyon ng kagamitan.

Aplikasyon

Partikular na ininhinyero at na-optimize para sa paggawa ng mga de-kalidad na PVC thin sheet na materyales, ang mga resultang natapos na produkto ay nagpapakita ng pambihirang at matatag na katangian ng pagdirikit, na tinitiyak ang maaasahang pagbubuklod sa iba't ibang aplikasyon. Nagpapakita rin ang mga ito ng pambihirang tibay at pangmatagalang pagganap, na may kakayahang makayanan ang mga stress sa kapaligiran at mapanatili ang integridad sa paglipas ng panahon. Higit pa rito, ipinagmamalaki ng mga produktong ito ang isang mahusay at pinong texture ng hitsura, na nagbibigay ng makinis, pare-pareho, at visually appealing surface. Ang mga pinagsamang katangiang ito ay ganap na nakakatugon at lumalampas sa mahigpit na mga pamantayan ng kalidad at mahigpit na mga kinakailangan na itinakda ng mga pasilidad sa pagmamanupaktura ng high-end na kasangkapan, na ginagawa itong isang mainam na pagpipilian para sa paggawa ng mga premium na kasangkapan.
