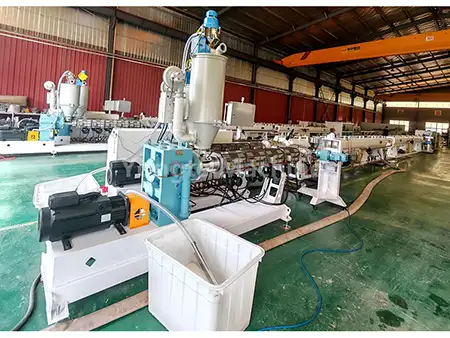

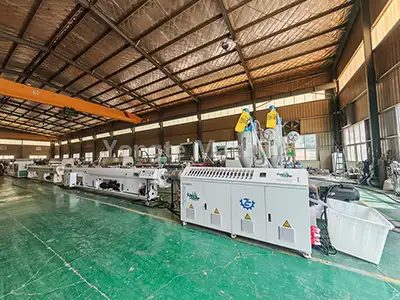

20-110mm HDPE Pipe Extrusion Line

Ang Yongte na kalidad na 20-110mm HDPE Pipe Extrusion Line ay kumakatawan sa isang sopistikado, dalubhasang extrusion system na meticulously engineered para sa produksyon ng maliit na diameter polyethylene pipe. Ang sistemang ito ay masusing iniakma para sa mga aplikasyon na sumasaklaw sa maiinom na supply ng tubig, drainage ng dumi sa alkantarilya, at mga sistema ng de-koryenteng conduit. Nakahanap ito ng malawak na aplikasyon sa residential water supply at drainage system, mga proyekto sa imprastraktura ng munisipyo, at malakihang agricultural irrigation network. Gamit ang advanced na single-screw extrusion na teknolohiya, na kinumpleto ng isang na-optimize na disenyo ng turnilyo, pinapadali ng kagamitang ito ang matatag na produksyon ng mga polyethylene pipe na may diameter na mula 20 hanggang 110mm. Ito ay nailalarawan sa pamamagitan ng buong kakayahan sa pag-automate, operasyong matipid sa enerhiya, at isang pare-parehong talaan ng higit na mataas na kalidad ng produkto.

Daloy ng Proseso

PE resin + color masterbatch → mixing → vacuum feeding → drying → extruder plasticizing (180-210 ℃) → mold forming → vacuum calibrating → multi-stage spray cooling → laser printing → pull off traction → fixed-length cutting → tapos na stacking ng produkto

Parameter ng Produkto

Mga detalye ng produkto

1. Pagpapakain at Pagpapatuyo ng Materyal:	(1) Ang materyal na PE na ito ay awtomatikong magpapadala sa drying hopper ng extruder sa pamamagitan ng vacuum feeder (2) kung saan inaalis ang moisture upang matiyak na ang moisture content ng PE material ay nananatiling mababa sa 0.1%, pagkatapos ay ginagarantiyahan ang kalidad ng produkto.

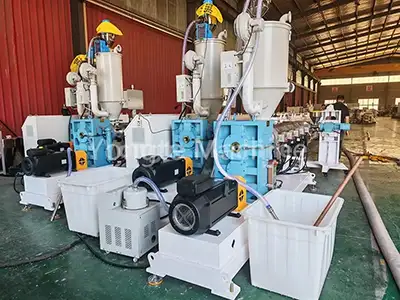

2. PE Pipe Extruder:	Nilagyan ng SJ75/33 high-efficiency single-screw extruder (1) isinasama ang 55KW energy-saving servo motor na maaaring mabawasan ang pagkonsumo ng kuryente ng humigit-kumulang 20%. (2) direct-drive na gearbox na maaaring matiyak ang mataas na kahusayan sa paghahatid at pinasimple na pagpapanatili. (3) wear-resistant at corrosion-resistant screw barrel na napeke mula sa 38CrMoALA alloy steel na may precision nitriding treatment. (4) mahusay na infrared heating coil system (5) automated temperature control system na nagtatampok ng high-precision temperature controller ng Omron.
3. Marking Line Extruder:	(1) Ang SJ25 extruder ay ginagamit upang lumikha ng mga linya ng pagmamarka sa mga pipe ng PE. (2) Paggawa ng alinman sa isang linya ng pagmamarka o maraming linya ng pagmamarka, at depende sa mga kinakailangan ng customer.
4. Specialized PE Pipe Mould:	(1) Sa basket o spiral istraktura mamatay ulo (2) Tiyakin ang pare-parehong pagpilit ng materyal.

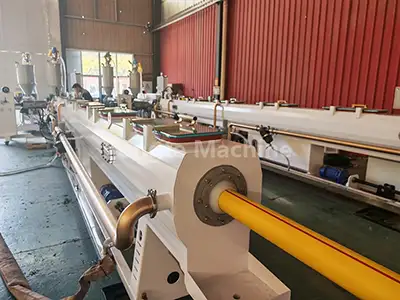

5. Vacuum Calibration Tank:	(1) Ang extruded tube blank ay sumasailalim sa mabilis na precision calibration sa kabila ng vacuum adsorption, na tinitiyak ang mahigpit na dimensional accuracy. Ang antas ng vacuum ay maaaring mapanatili sa 0.06–0.08 MPa. (2) Ang tangke ay ginawa mula sa food-grade na hindi kinakalawang na asero, at nagtatampok ng multi-zone na vacuum control system at mahusay na paglamig ng sirkulasyon ng tubig. Pinagsama-sama nilang ginagarantiyahan ang pare-parehong pag-ikot ng tubo, makinis na pagtatapos sa ibabaw, at pagsunod sa mahigpit na mga pamantayan sa pagpapaubaya sa buong high-speed na produksyon.
6. Spray Cooling Tank:	(1) Gumagamit ito ng multi-stage spray cooling technology at nagpapanatili ng temperatura ng tubig sa ibaba 20°C. Ang tangke na ito ay maaaring matiyak ang mabilis at pare-parehong paglamig ng mga tubo. (2) Ito ay ginawa mula sa hindi kinakalawang na asero at nagbibigay ng mahusay na paglaban sa kaagnasan at tibay.
7. Pull-off Traction Machine:	(1) Ang makinang ito ay maaaring gumawa ng mga draw pipe sa isang steady speed (3-15 m/min) upang matiyak ang pare-parehong haba at stable na produksyon. (2) Ang makinang ito ay nilagyan ng mga precision control system, maaari nitong panatilihin ang pare-parehong tensyon sa panahon ng proseso ng traksyon, epektibong maiwasan ang pagpapapangit ng tubo at matiyak ang katumpakan ng dimensional.
8. Planetary Cutter:	(1) Pinapagana ang awtomatikong fixed-length, chip-free na pagputol na may makinis, walang burr na mga gilid (2) Partikular na na-optimize para sa maliit hanggang katamtamang diameter na mga pipe ng PE (3) Tinitiyak ang pare-parehong katumpakan ng haba at pinapaliit ang materyal na basura sa panahon ng produksyon sa pamamagitan ng precision cutting mechanism nito.
9. Laser printing machine:	(1) Ipakita ang mga detalye ng produkto at impormasyon ng batch sa real-time gamit ang teknolohiya ng laser (2) Walang kinakailangang mga consumable.
10. Stacking Rack:	(1) Maaari nitong awtomatikong i-stack ang mga natapos na tubo sa maayos na paraan (2) Nilagyan ito ng adjustable stacking height at layer count, at pagkatapos ay tumanggap ng iba't ibang haba ng pipe at mga kinakailangan sa imbakan.
11. Electric control system:	(1) kabilang ang mga ABB frequency converter (2) Mga contactor ng Siemens (3) Omron temperature controllers (4) at Inovance servo controllers

Application ng Produkto

1. Ang 20-110mm PE (Polyethylene) pipe ay malawak na kinikilala para sa kanilang mga natatanging katangian ng pagganap

(1) kabilang ang superior corrosion resistance

(2) maaasahang tumagas-patunay na mga katangian

(3) eco-friendly

(4) at isang napakatagal na buhay ng serbisyo (hanggang 50 taon)

2. Bilang isang maraming nalalaman na "multi-purpose" na solusyon, ang mga ito ay malawakang inilalapat sa kabuuan

(1) pagtatayo

(2) municipal engineering

(3) irigasyon sa agrikultura

(4) at mga sektor ng transportasyong pang-industriya na likido.

Mga Bentahe ng Yongte Machine - makatao ang mekanikal na disenyo at matibay na kalidad

Ang aming 20-110mm HDPE Pipe Extrusion Line ay matibay sa Human-centered mechanical design. Pagkatapos ng mga taon ng inobasyon at pagtutok sa kalidad, gumagamit kami ng mataas na lakas, mga materyales na lumalaban sa pagsusuot para sa makinarya ng plastic pipe. Ang mga makinang ito ay sumasailalim sa precision forging at mahigpit na mga pagsusuri sa kalidad upang mapaglabanan ang mataas na dalas ng paggamit ng pagkasira at malupit na pagguho ng kapaligiran.

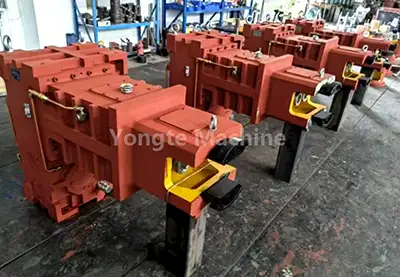

1. Matatag at Matibay na Gearbox:	Sinasangkapan ni Yongte ang mga makina nito ng mataas na kalidad na vertical direct-drive na mga gearbox, na ipinagmamalaki ▪ mataas na kahusayan sa paghahatid ▪ malakas na kapasidad na nagdadala ng pagkarga ▪ matatag na pagganap ng produksyon ▪ disenyo ng pag-install na nakakatipid sa espasyo ▪ superior sealing (zero oil leakage) ▪ mahusay na pag-aalis ng init ▪ madaling pagpapanatili
High-Efficiency Servo Motor:	Gumagamit kami ng mga kilalang-brand na servo motor na nagpapababa ng konsumo ng kuryente ng 15–20%, na may mga pangunahing benepisyo kabilang ang ▪ tumpak na bilis at kontrol ng metalikang kuwintas ▪ mabilis na tugon ▪ mababang vibration ▪ mababang ingay ▪ mahabang buhay ng serbisyo ▪ kaunting gastos sa pagpapanatili ▪ matalinong bilis at regulasyon ng output

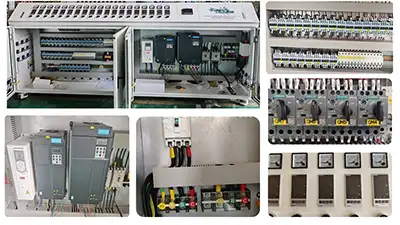

2. Highly Automated Operation System | Advanced na Electrical Control System:	• Ang kumpletong linya ng produksyon ng pipe ng PE ay ginawa para sa mataas na automation ▪ nagtatampok ng ganap na awtomatikong pagpapakain ▪ tumpak na kontrol sa temperatura ▪ awtomatikong pagputol ▪ matalinong pagsasalansan • Nagbibigay din kami ng mga advanced na awtomatikong paghahalo ng materyal at mga sistema ng dosing upang paganahin ang ganap na pinagsamang mga awtomatikong linya ng produksyon • Sa pamamagitan ng pagsasama ng mga high-performance na servo motor at PLC-programmed control system, available ang mga opsyonal na function gaya ng speed synchronization at awtomatikong pagsasaayos ng parameter • Nilagyan ng mga premium na bahagi kabilang ang mga ABB inverters, Siemens contactor, Omron temperature controller, at Siemens PLC • Ang electrical control system ay idinisenyo para sa user-friendly na operasyon, pinasimpleng pagpapanatili, pinahusay na kaligtasan, at pare-parehong pagiging maaasahan

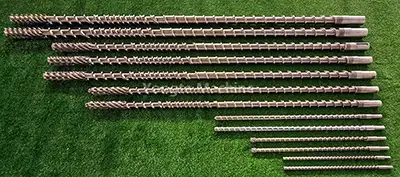

3. Matatag na Machine Base na Ginawa mula sa Solid Steel Plate | Wear-Resistant Screw at Barrel:	• Ang base ng makina ay ginawa mula sa heavy-duty na solid steel plate, na pinoproseso sa pamamagitan ng precision CNC cutting at grinding upang matiyak ang tumpak na mga sukat at pinakamainam na balanse—sumusuporta sa pangmatagalang matatag na operasyon ng makina. ▪ Ang lahat ng bahaging nakakadikit sa mga materyales o tubig ay gawa sa 304 hindi kinakalawang na asero para sa pinahusay na paglaban sa kaagnasan. ▪ Ang mga tornilyo at bariles ay ginawa mula sa mga customized na wear-resistant na materyales na iniayon sa mga partikular na naprosesong materyales. • Pagkatapos ng pagmamanupaktura, ang mga makina ay sumasailalim sa epoxy powder coating para sa isang de-kalidad na finish—na naghahatid ng mahusay na paglaban sa kalawang at pangmatagalang katatagan ng kulay.
4. Propesyonal na Pagsusuri sa Makina at Serbisyo sa Pag-install sa Site:	• Bago ipadala, ang bawat makina ay sasailalim sa masusing, multi-stage na pagsubok sa pagganap upang matiyak ang pinakamainam na paggana at matatag, pangmatagalang operasyon. ▪ Ang mga pagsubok ay sumasaklaw sa 72-oras na tuluy-tuloy na pagtakbo ng pagkarga, pagkakalibrate ng parameter ng extrusion, at mga pangunahing pagsusuri sa stress ng bahagi, na tinitiyak ang de-kalidad na produksyon ng tubo. • Ang aming koponan ay nagbibigay ng komprehensibong serbisyo sa pag-install sa lugar, masusing mga programa sa pagsasanay ng operator, at mga customized na manual na partikular na idinisenyo upang matiyak ang tuluy-tuloy na pagsasama at pinakamainam na pagganap ng iyong mga system.
5. 3-Taon na Warranty | Panghabambuhay na Suporta sa Teknikal:	• Upang ganap na mapangalagaan ang iyong mga operasyon sa produksyon, nag-aalok kami ng tatlong taong warranty na sumasaklaw sa mga pangunahing bahagi ng kagamitan, na tinitiyak ang operasyon na walang pag-aalala sa buong panahon ng warranty. • Higit pa sa warranty, nagbibigay kami ng panghabambuhay na mga serbisyong teknikal na suporta, kabilang ang: ▪ Permanenteng teknikal na konsultasyon ▪ Supply ng mga tunay na ekstrang bahagi ▪ Propesyonal na gabay sa pagpapanatili—kasama ang pag-unlad ng iyong negosyo sa mahabang panahon.

Mga matagumpay na kaso

Yongte ay nakatuon sa paggawa ng mataas na kalidad, makabagong plastic pipe machine. Sa pamamagitan ng patuloy na pag-optimize, ang plastic manufacturing equipment ni Yongte ay nakamit ang mataas na pagkilala sa parehong domestic at internasyonal na mga merkado. Maligayang pagdating upang makipag-ugnay sa amin at bumili ng 20-110mm HDPE Pipe Extrusion Line!
