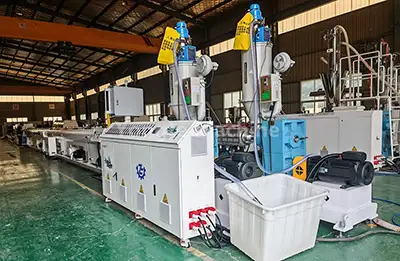

20-110mm PERT Pipe Extrusion Machine

Ang advanced na 20-110mm PERT Pipe Extrusion Machine ng Yongte ay isang propesyonal na engineered na extrusion system na nakatuon sa paggawa ng maliliit na diameter na polyethylene pipe na may makinis na panloob na mga dingding at tumpak na dimensional na katumpakan. Pinagsama sa mga automated na proseso, operasyong matipid sa enerhiya at mahigpit na kontrol sa kalidad, tinitiyak ng linyang ito ang pare-pareho at superyor na kalidad ng produkto para sa mass production.

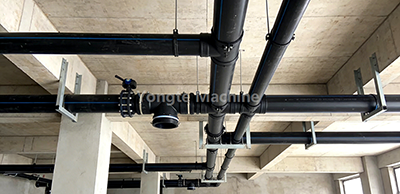

Na-optimize gamit ang advanced na single-screw extrusion na teknolohiya at isang customized na disenyo ng turnilyo, matatag itong gumagawa ng mga PERT pipe na may karaniwang diameter na 20/25/32/40/50/63/75/90/110mm. Ang linya ay malawakang ginagamit sa mga sistema ng supply ng tubig na maiinom, drainage ng dumi sa alkantarilya, mga de-koryenteng conduit, supply at drainage ng tubig sa tirahan, mga proyekto sa imprastraktura ng munisipyo at malalaking network ng irigasyon ng agrikultura. Sinusuportahan nito ang parehong mga bagong materyales ng PERT at mataas na kalidad na mga recycled na materyales, na nakakatugon sa magkakaibang mga pangangailangan sa produksyon ng mga customer.

Daloy ng Proseso

1. Paghahalo ng Raw Material → PE resin + color masterbatch
2. Vacuum Feeding → Awtomatikong paghahatid ng materyal
3. Pagpapatuyo ng Materyal → Nilalaman ng kahalumigmigan ≤ 0.1%
4. Extruder Plasticizing → 180-210 ℃, SJ75/33 single-screw extruder
5. Pagbuo ng amag → Basket/spiral na istraktura die head para sa pare-parehong pagpilit
6. Vacuum Calibrating → 0.06-0.08MPa, tumpak na pag-calibrate ng dimensyon
7. Multi-stage Spray Cooling → Temperatura ng tubig ＜20℃, buo at pare-parehong paglamig
8. Laser Printing → Real-time na hindi nauubos na pagmamarka ng mga spec ng produkto at impormasyon ng batch
9. Pull-off Traction → 3-15m/min stable speed, tension control para maiwasan ang deformation
10. Fixed-length Cutting → Chipless cutting, ±1mm precision
11. Tapos na Pag-stack ng Produkto → Awtomatikong maayos na pag-stack, adjustable na taas at mga layer

Kalamangan sa Proseso: Tinitiyak ng ganap na automated na tuloy-tuloy na produksyon ang mataas na kahusayan, matatag na kalidad ng tubo at kaunting basura ng materyal, na napagtatanto ang tuluy-tuloy na koneksyon ng lahat ng mga link sa produksyon.

Parameter ng Produkto

Mga Pangunahing Bahagi at mga detalye

1. Material Feeding & Drying System Ang awtomatikong vacuum feeder ay naghahatid ng materyal na PE sa drying hopper nang walang manual na operasyon Kinokontrol ng precision drying process ang moisture content sa ibaba 0.1%, inaalis ang mga bubble defect at tinitiyak ang kalidad ng pipe Pinipigilan ng saradong sistema ng pagpapakain ang kontaminasyon ng materyal at pagtagas ng alikabok

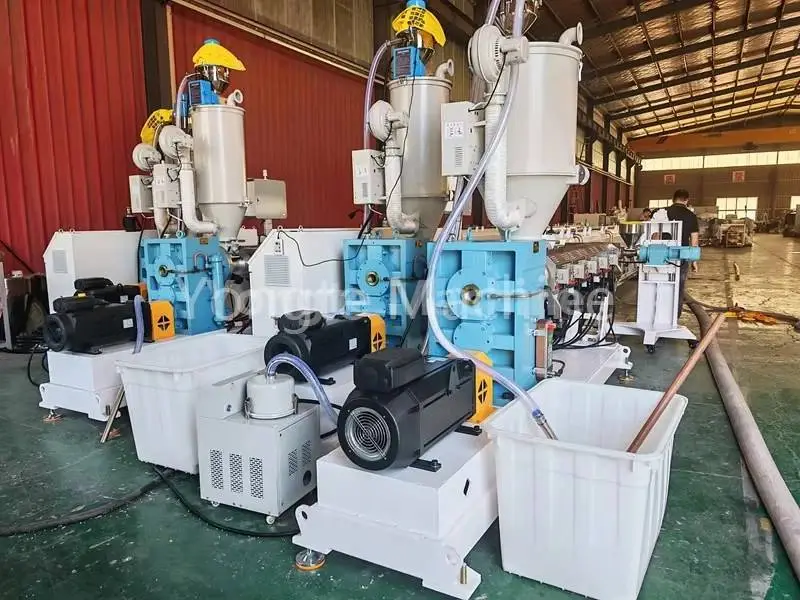

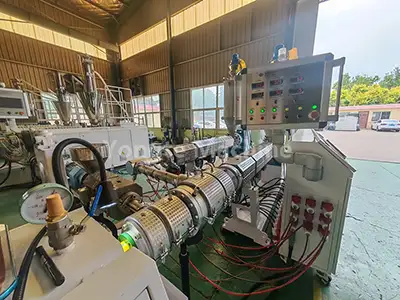

2. SJ75/33 PERT Pipe Extruder Nilagyan ng 55kW Inovance energy-saving servo motor, binabawasan ang pagkonsumo ng kuryente ng 15-20% Direct-drive na gearbox na may mataas na kahusayan sa paghahatid, walang pagtagas ng langis at madaling pagpapanatili Screw barrel na napeke mula sa 38CrMoALA alloy steel na may precision nitriding treatment, wear-resistant at corrosion-resistant
3. Marking Line Extruder (SJ25) Espesyal na extruder para sa produksyon ng linya ng pagmamarka ng tubo Suportahan ang isa o maramihang linya ng pagmamarka, na nako-customize ayon sa mga kinakailangan ng customer Kasabay na bilis na may pangunahing extruder, malinaw at hindi kumukupas na pagmamarka

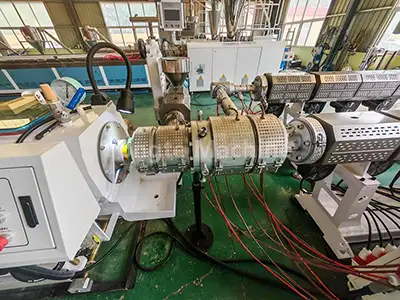

4. Specialized PE Pipe Mould Basket/spiral structure die head, tinitiyak ang pare-parehong extrusion ng materyal at matatag na kapal ng pader ng pipe High-precision na pagpoproseso ng amag, makinis na panloob at panlabas na ibabaw ng mga tubo Matibay na materyal ng amag, madaling i-disassemble at linisin

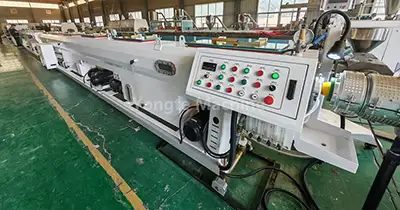

5. Vacuum Calibration Tank Food-grade 304 stainless steel body, corrosion-resistant at madaling linisin 0.06-0.08MPa stable na vacuum adsorption, mabilis at tumpak na pagkakalibrate ng dimensyon Multi-zone vacuum control system + mahusay na paglamig ng sirkulasyon ng tubig, tinitiyak ang pag-ikot ng pipe at katumpakan ng dimensional Iangkop sa mataas na bilis ng produksyon, walang pagpapapangit ng mga blangko ng tubo
6. Pag-spray ng Cooling Tank 9m multi-stage spray cooling technology, kinokontrol ang temperatura ng tubig sa ibaba 20 ℃ Mabilis at pare-parehong paglamig ng mga tubo, tinitiyak ang matatag na pisikal na katangian ng mga materyal na HDPE 304 hindi kinakalawang na asero na istraktura, mahusay na tibay at paglaban sa kaagnasan Matatanggal na spray nozzle, madaling mapanatili at malinis

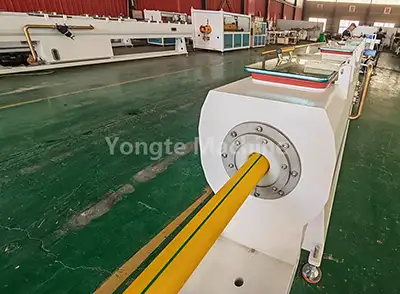

7. Pull-off Traction Machine 3-15m/min stepless frequency conversion speed regulation, stable at unipormeng traksyon Precision tension control system, pinipigilan ang pipe deformation at tinitiyak ang pare-parehong haba Mga bloke ng traksyon na lumalaban sa pagsusuot, hindi madulas at mahabang buhay ng serbisyo Kasabay na operasyon sa extruder at pamutol, na napagtatanto ang naka-link na kontrol

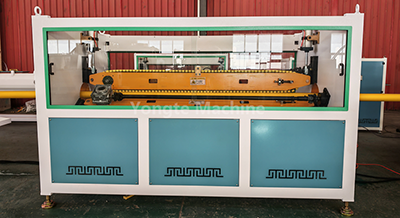

8. Planetary Cutter Awtomatikong fixed-length chipless cutting, makinis at burr-free na mga dulo ng pipe Na-optimize para sa maliit at katamtamang diameter na mga tubo ng HDPE, mataas na kahusayan sa pagputol ±1mm mataas na katumpakan ng pagputol, pinapaliit ang materyal na basura Awtomatikong pagputol na may signal linkage, walang manu-manong interbensyon

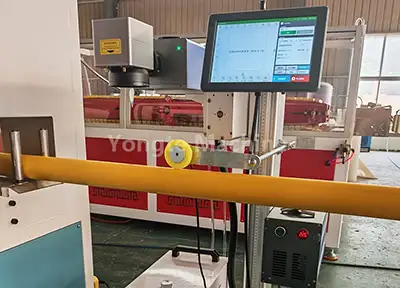

9. Laser Printing Machine Non-consumable laser marking technology, mababang operating cost Real-time na pag-print ng mga detalye ng produkto, numero ng batch, petsa ng produksyon at iba pang impormasyon Malinaw at lumalaban sa scratch na pagmamarka, nakakatugon sa mga internasyonal na pamantayan sa pag-label ng produkto Awtomatikong pagtutugma ng bilis sa linya ng produksyon, walang nawawalang pag-print

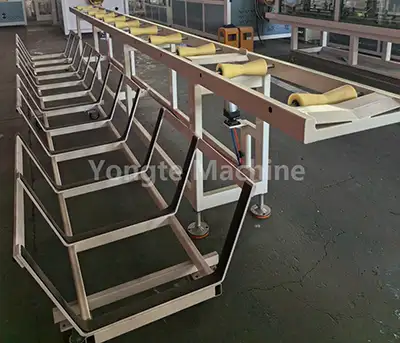

10. Awtomatikong Stacking Rack Awtomatikong maayos na pagsasalansan ng mga natapos na tubo ng HDPE, na nakakatipid sa mga gastos sa paggawa Nai-adjust ang taas ng stacking at bilang ng layer, na umaangkop sa iba't ibang haba ng pipe at mga pangangailangan sa imbakan Matatag na istraktura ng stacking, na pumipigil sa pagbangga at pagkasira ng tubo Nilagyan ng proteksyon sa limitasyon, ligtas at maaasahang operasyon

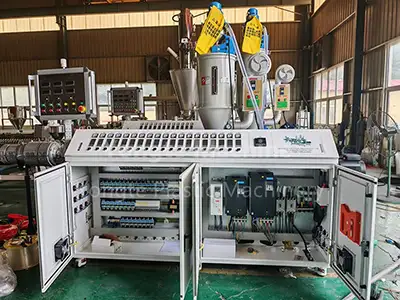

11. Electric Control System Pinagsamang mga bahagi na may mataas na pagganap: ABB frequency converter, Siemens contactor, Omron temperature controller, Inovance servo controllers PLC programmed control system, na sumusuporta sa pag-synchronize ng bilis at awtomatikong pagsasaayos ng parameter User-friendly na interface ng pagpapatakbo ng touch screen, simple at madaling matutunan, walang kinakailangang mga propesyonal na kasanayan Kumpletuhin ang mga function ng proteksyon sa kaligtasan: overvoltage, overcurrent, overheating at emergency stop Sentralisadong electrical control cabinet, maayos na mga kable at madaling pagpapanatili

Mga Pangunahing Kalamangan ng Yongte Extrusion Line

Matatag at Matibay na Istraktura ng Kagamitan

• Mataas na kalidad na vertical na direct-drive na gearbox: mataas na kahusayan sa paghahatid, malakas na kapasidad na nagdadala ng pagkarga, zero leakage ng langis, mahusay na pag-aalis ng init
• Machine base na gawa sa mabigat na tungkulin na solid steel plate, na pinoproseso ng precision CNC cutting at grinding, tumpak na mga sukat at stable na operasyon
• Ang lahat ng bahagi ng materyal/tubig na contact ay gumagamit ng 304 na hindi kinakalawang na asero, pinahusay na paglaban sa kaagnasan at kalinisan
• Ang tornilyo at bariles na gawa sa mga customized na materyales na lumalaban sa pagsusuot, inangkop sa pagproseso ng materyal na HDPE, mahabang buhay ng serbisyo
• Epoxy powder coating sa buong makina, mahusay na paglaban sa kalawang at katatagan ng kulay, na angkop para sa malupit na kapaligiran sa produksyon

High-Efficiency at Energy-Saving Configuration

• Kilalang-tatak na Inovance servo motor: binabawasan ang pagkonsumo ng kuryente ng 15-20%, tumpak na bilis at kontrol ng torque, mabilis na pagtugon
• Infrared heating coil system: mataas na kahusayan sa pag-init, pare-parehong temperatura, mababang pagkawala ng enerhiya
• Na-optimize na disenyo ng tornilyo: pinahusay na kahusayan sa plasticizing, nabawasan ang oras ng paninirahan ng materyal, mataas na output ng extrusion
• Regulasyon ng bilis ng conversion ng dalas para sa lahat ng pangunahing bahagi, na napagtatanto ang operasyong pagtitipid ng enerhiya ayon sa pangangailangan ng produksyon

Ganap na Automated at Intelligent na Operasyon

• One-stop na ganap na automated na produksyon: mula sa hilaw na materyal na pagpapakain hanggang sa natapos na pag-stack ng produkto, walang kinakailangang manual na operasyon
• Advanced na sistema ng kontrol ng PLC, na sumusuporta sa awtomatikong pagsasaayos ng parameter at pag-synchronize ng bilis, madaling patakbuhin
• Opsyonal na awtomatikong paghahalo ng materyal at sistema ng dosing, na napagtatanto ang pinagsamang awtomatikong linya ng produksyon
• Real-time na pagsubaybay sa mga parameter ng produksyon, na may abnormal na pag-andar ng alarma, na binabawasan ang rate ng pagkabigo sa produksyon
• User-friendly na interface, simpleng pagsasanay para sa mga operator, mabilis na on-the-job

Mahigpit na Kontrol sa Kalidad at Pagsubok sa Pre-Shipment

• Ang bawat makina ay sumasailalim sa maraming yugto ng masusing pagsusuri sa pagganap bago ipadala, na tinitiyak ang pinakamainam na paggana
• 72-oras na tuluy-tuloy na pagsubok sa pagpapatakbo ng pagkarga, pag-verify ng matatag na pagganap ng produksyon ng buong linya
• Extrusion parameter calibration at key component stress test, tinitiyak ang de-kalidad na produksyon ng tubo
• Mahigpit na inspeksyon sa kalidad ng lahat ng bahagi at bahagi, tinatanggihan ang mga hindi kwalipikadong produkto

Komprehensibong After-Sales na Serbisyo at Warranty

📅 3-Year Warranty - Sakop ang lahat ng pangunahing bahagi ng kagamitan, walang pag-aalala na operasyon sa panahon ng warranty

🛠️ Panghabambuhay na Suporta sa Teknikal - Permanenteng teknikal na konsultasyon, propesyonal na gabay sa pagpapanatili at on-site na pag-troubleshoot

🚛 On-Site Installation & Training - Libreng on-site na pag-install at pag-debug, komprehensibong pagsasanay sa operator, customized na manual ng operasyon

🔧 Tunay na Spare Parts Supply - Pangmatagalang supply ng orihinal na mga ekstrang bahagi, mabilis na paghahatid at makatwirang presyo

📞 24/7 Online na Serbisyo - Propesyonal na sales at technical team, napapanahong tumugon sa lahat ng mga katanungan sa loob ng 1 oras

Mga matagumpay na kaso

Yongte ay nakatuon sa paggawa ng mataas na kalidad, makabagong plastic pipe machine. Sa pamamagitan ng patuloy na pag-optimize, ang plastic manufacturing equipment ni Yongte ay nakamit ang mataas na pagkilala sa parehong domestic at internasyonal na mga merkado. Maligayang pagdating upang makipag-ugnay sa amin at bumili ng 20-110mm PERT Pipe Extrusion Machine!

Argentina PE Pipe Machine

African 200-400mm PVC Pipe Making Machine

Algeria 16-63mm Three-layer PPR Pipe Production Line
