315-630mm Malaking Diameter PE Pipe Making Machine
Model:315-630mm
Yongte 315-630mm large diameter PE pipe making machine ay mataas na awtomatikong linya ng produksyon para sa paggawa ng malaking HDPE pipe na may kapasidad na 500kg/h.
Ang Yongte's 315-630mm Large Diameter PE Pipe Making Machine ay isang full-automatic integrated extrusion system na espesyal na binuo para sa PE80/PE100 raw na materyales, na sumasaklaw sa paghahalo ng hilaw na materyal, extrusion, paghubog, paglamig, pagmamarka, paggupit at tapos na stacking.
Ang kumpletong pipe making machine na ito ay nakakatugon sa mga pandaigdigang pamantayan para sa munisipal na supply ng tubig, transportasyon ng gas, industrial drainage, irigasyon sa agrikultura at paggawa ng sheath pipe ng komunikasyon. Nagtatampok ito ng naka-synchronize na stable na operasyon, mataas na 350kg/h extrusion na kapasidad at pare-parehong kalidad ng ibabaw ng tubo, perpekto para sa mga tagagawa ng medium at malalaking tubo na nagpapalawak ng domestic at overseas market share.
Daloy ng Proseso
PE resin + color masterbatch → mixing → vacuum feeding → drying → extruder plasticizing (180-210 ℃) → mold forming → vacuum calibrating → multi-stage spray cooling → laser printing → pull off traction → fixed-length cutting → tapos na stacking ng produkto
Parameter ng Produkto
| Teknikal | Parameter | Remarks |
| Hilaw na materyal | HDPE | Maaari itong gumamit ng bagong materyal o mataas na kalidad na recycled na materyal |
| Diametro ng tubo | 315-630mm | Customized na laki para sa 315-630mm |
| Modelo ng extruder | SJ120/36 | Diameter 120mm, L/D ratio 36:1 |
| Kapasidad ng extrusion | 500kg/h | Bahagyang mga pagkakaiba-iba sa mga formulation ng hilaw na materyal at mga parameter ng proseso |
| Pangunahing kapangyarihan ng motor | 160kW | Makabagong servo motor |
| Bilis ng linya ng produksyon | 0-3m/min | Madaling iakma ang dalas |
| Kabuuang naka-install na kapangyarihan | Humigit-kumulang 250 kW | kabilang ang mga pantulong na kagamitan at kapangyarihan sa pag-init |
| Pagkonsumo ng kuryente | Humigit-kumulang 130 kW | Aktwal na pagkonsumo ng kuryente sa panahon ng matatag na produksyon |
| Sistema ng paglamig | 9m vacuum shaping + 9m spray cooling | Tiyakin na ang mga pipe ng PE ay mahusay na nabuo at ganap na pinalamig |
| Katumpakan ng pagputol | ±1mm | Error Control ng Constant Length Chipless Cutting |
| gumaganang boltahe | 380V/50Hz (tatlong yugto) | Maaaring ipasadya ayon sa mga kinakailangan ng customer |
| Kabuuang haba ng device | Humigit-kumulang 36 metro |
|
Mga detalye ng produkto
| 1. Pagpapakain at Pagpapatuyo ng Materyal: | Awtomatikong dinadala ang polyethylene material sa drying hopper ng extruder sa pamamagitan ng vacuum feeder, kung saan inaalis ang moisture upang mapanatili ang moisture content ng materyal na mas mababa sa 0.1%, sa gayo'y tinitiyak ang kalidad ng produkto. |
|

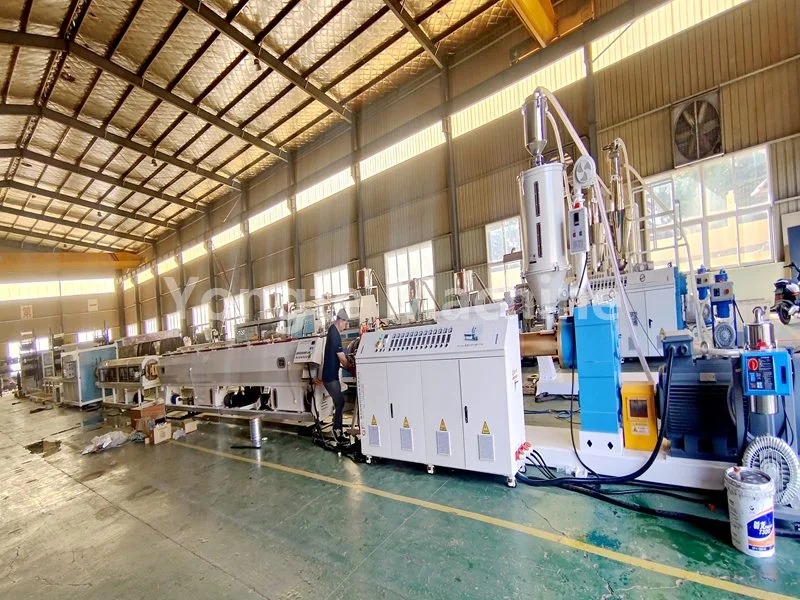

| 2. PE Pipe Extruder: | Nilagyan ang system ng isang SJ120/36 high-efficiency single-screw extruder, na may kasamang 90KW energy-saving servo motor (na nagreresulta sa humigit-kumulang 20% na pagbawas sa konsumo ng kuryente), isang direct-drive na gearbox (nagtitiyak ng mataas na transmission efficiency at pinasimpleng maintenance), isang wear-resistant at corrosion-resistant mula sa ALA na alloying barrel at constructed na mahusay na pre-corrosion. infrared heating coil system, at isang automated temperature control system (na nagtatampok ng high-precision temperature controller ng Omron). Ang mga sopistikadong sangkap na ito ay sama-samang tinitiyak ang matatag na pagkatunaw ng materyal, pare-parehong presyon ng extrusion, at pare-parehong kalidad ng produkto sa buong proseso ng produksyon. |
|
| 3. Marking Line Extruder: | Ang SJ35 extruder ay ginagamit upang mag-imprint ng mga linya ng pagmamarka sa mga pipe ng PE. Ito ay may kakayahang gumawa ng alinman sa isang linya ng pagmamarka o maraming linya ng pagmamarka, depende sa mga detalye ng customer. |
|
| 4. Espesyal na PE Pipe Mould: | Ang amag ay nilagyan ng isang basket o spiral structure die head upang matiyak ang pare-parehong pagpilit ng materyal. |
|
| 5. Vacuum Calibration Tank: | Ang mga extruded na blangko ng tubo ay mabilis na na-calibrate sa pamamagitan ng vacuum adsorption (0.06–0.08 MPa) para sa mahigpit na katumpakan ng dimensyon. Ang food-grade na stainless steel na tangke na may multi-zone na vacuum control at water circulation cooling ay nagsisiguro ng pare-parehong bilog, makinis na ibabaw, at masikip na pagpapahintulot sa panahon ng high-speed na produksyon. |
|
| 6. Spray Cooling Tank: | Gumagamit ng multi-stage spray cooling upang panatilihing mababa sa 20°C ang tubig para sa mabilis, kahit na paglamig ng tubo. Tinitiyak ng hindi kinakalawang na asero ang paglaban sa kaagnasan at pangmatagalang katatagan. |
|

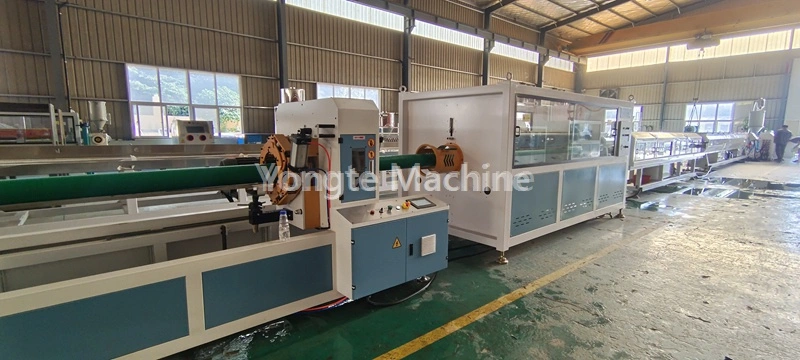

| 7. Pull-off Traction Machine: | Patuloy na hinihila ang mga PE pipe para sa pare-parehong haba at matatag na produksyon. Ang precision control ay nagpapanatili ng pare-parehong pag-igting, pinipigilan ang pagpapapangit at tinitiyak ang katumpakan ng dimensional. |
|
| 8. Planetary Cutter: | Ang cutter ay nagbibigay-daan sa awtomatikong fixed-length, chip-free na pagputol na may makinis, walang burr na mga gilid, partikular na na-optimize para sa maliit hanggang katamtamang diameter na mga pipe ng PE. Tinitiyak ng mekanismo ng precision cutting nito ang pare-parehong katumpakan ng haba at pinapaliit ang materyal na basura sa panahon ng produksyon. |
|
| 9. Laser printing machine: | Ipinapakita ng makina ang mga detalye ng produkto at impormasyon ng batch sa real-time gamit ang teknolohiya ng laser, na walang kinakailangang mga consumable. |
|
| 10. Stacking Rack: | Awtomatikong isinalansan ang mga natapos na tubo nang maayos, na may adjustable na taas/layer para sa iba't ibang haba/kailangan sa imbakan. Tinitiyak ng matibay na frame + anti-slip na disenyo ang matatag na stacking at madaling paghawak, na nag-o-optimize ng kahusayan sa storage. |
|
| 11. Electric control system: | Ang aming mga de-koryenteng bahagi ay gumagamit ng mga kilalang tatak sa buong mundo na may mataas na kalidad, kabilang ang mga ABB frequency converter, Siemens/Schneider contactor, Omron temperature controller, Siemens PLC control system, at Innovance servo motors. |
|
Application ng Produkto
1. Ang mga tubo ng HDPE (Polyethylene) ay kinikilala sa buong mundo bilang mga high-performance fluid conveyance solution, na kilala sa kanilang
(1) nangunguna sa industriya na lumalaban sa kaagnasan (hindi tinatablan ng mga kemikal, acid, at alkalis)
(2) leak-proof na heat-fused joints (inaalis ang panganib ng seepage)
(3) eco-friendly na hindi nakakalason na komposisyon (sumusunod sa ISO 14001 at mga pamantayan ng food-grade)
(4) pinahabang buhay ng serbisyo (na-certify hanggang 50 taon sa ilalim ng normal na mga kondisyon ng pagpapatakbo)
2. Ang kanilang versatility ay ginagawa silang isang ginustong pagpipilian sa iba't ibang sektor:
(1) tirahan/komersyal na mga network ng supply ng tubig
(2) mga sistema ng paagusan ng munisipal na dumi sa alkantarilya at tubig-ulan
(3) malakihang mga proyektong pang-agrikultura na patubig
(4) mga pang-industriyang aplikasyon para sa pagdadala ng mga kemikal, slurries, at compressed air.
Mga Bentahe ng Yongte Machine - makatao ang mekanikal na disenyo at matibay na kalidad
Sa pamamagitan ng mga dekada ng walang humpay na inobasyon at walang humpay na pangako sa kahusayan, iginigiit ng aming kumpanya ang paggamit ng mga materyales na mataas ang lakas, lumalaban sa abrasion sa paggawa ng aming makinarya ng plastic pipe. Ang mga mekanismong ito ay sumasailalim sa mga maselang proseso ng forging at malawak, mahigpit na mga pagtatasa ng kalidad upang magarantiya ang kanilang katatagan laban sa pagkasira na nauugnay sa madalas na operasyon at ang mga kinakaing unti-unting epekto ng malalang kondisyon sa kapaligiran.
1. Energy-saving Servo Drive System
Nilagyan ng Inovance brand servo motor, napagtanto ang 15–20% power saving kumpara sa tradisyonal na asynchronous na motor; tumpak na torque at kontrol ng bilis, mababang ingay at panginginig ng boses, mahabang buhay ng serbisyo at mababang gastos sa pagpapanatili.
2. 30% Pagbawas sa Gastos sa Paggawa sa pamamagitan ng Buong Automation
Ang buong awtomatikong pagpapakain, intelligent na kontrol sa temperatura, awtomatikong paggupit at pag-stack ay napagtanto ang operasyon ng produksyon ng unmanned core. Pinamamahalaan ng pinagsamang PLC central control ang lahat ng mga parameter ng produksyon, pinapasimple ang proseso ng operasyon at pinutol ang input ng paggawa.
3. Malakas na Matibay na Balangkas na Bakal
Ang base ng makina ay gumagamit ng solid steel plate na CNC cutting at polishing, frame service life sa loob ng 20 taon. Gumagamit ng 304 stainless steel ang lahat ng bahagi ng materyal at tubig upang maiwasan ang kalawang at kaagnasan.
4. Ultra Wear-resistant Screw & Barrel
Mag-adopt ng premium bimetallic screw at SKD coated barrel, ang buhay ng serbisyo 1.5–2 beses na mas mahaba kaysa sa conventional 38CrMoAlA alloy steel screw barrel, bawasan ang gastos sa pagpapalit ng mga spare parts para sa mga kliyente.
5. Karaniwang Internasyonal na Mga Bahagi ng Elektrisidad
Ang lahat ng mga de-koryenteng bahagi ay gumagamit ng mga sikat na tatak sa mundo, maayos na nakaayos na mga kable na may malinaw na marka. Ang buong electric cabinet ay pumasa sa mahigpit na pagsubok sa kaligtasan, umaayon sa mga pamantayan ng serye ng EN60204-1 at EMC EN61000.
6. Kumpletuhin ang Pre-shipment Test at Overseas Service
Ang lahat ng mga makina ay sumasailalim sa buong pagsubok sa pagtakbo bago ang paghahatid upang matiyak ang matatag na output at perpektong kalidad ng tubo. Ang propesyonal na pangkat ng engineering ay nagbibigay ng on-site installation, commissioning at serbisyo sa pagsasanay ng manggagawa sa buong mundo.
Mga matagumpay na kaso
Yongte ay nakatuon sa paggawa ng mataas na kalidad, cutting-edge, makabagong plastic pipe machine. Ang mga makinang ito ay nagsasama ng mga advanced na materyales sa agham, precision engineering, at intelligent na mga sistema ng kontrol upang maghatid ng mga solusyon na lampas sa mga pamantayan ng industriya. Sa pamamagitan ng patuloy na R&D-driven na pag-optimize ng mga pangunahing bahagi, (tulad ng mga screw extruder at calibration unit, at mga proseso ng produksyon, ang 315-630mm PE Pipe making machine ng Yongte ay nakakuha ng mataas na pagkilala sa parehong domestic at internasyonal na mga merkado. Ang mga pag-install ay umaabot sa buong Asia, Europe, at Americas, at mataas ang kasiyahan ng customer.
