Ang Impluwensiya ng Corrugated Wave Shape sa Product Performance ng Single-Wall Corrugated Pipe

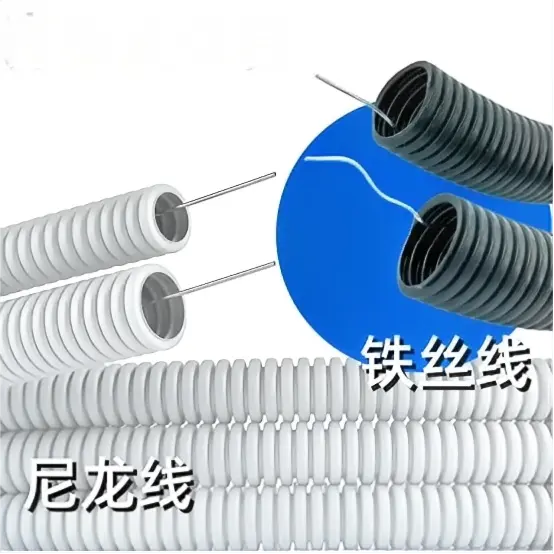

Ang mga single wall corrugated pipe ay nag-aalok ng malawak na aplikasyon sa versatility dahil sa kanilang kakaibang structural design at material properties. Ang mga ito ay nagsisilbing mainam na solusyon para sa mga drainage system sa residential at commercial na mga gusali, na mahusay na nagdadala ng tubig-ulan at wastewater na may pinakamainam na kapasidad ng daloy. Sa mga sitwasyon sa pamamahala ng cable, ang mga tubo na ito ay gumagana bilang matibay na proteksiyon na mga conduit para sa mga kable ng kuryente at komunikasyon, na pinagsasama ang tibay at mga kakayahang umangkop sa pag-install. Ang magaan na konstruksyon ay nagpapaliit ng pagsisikap sa paghawak sa panahon ng pag-install, habang ang likas na resistensya ng kaagnasan ay nagsisiguro ng pangmatagalang katatagan ng pagganap sa iba't ibang mga kondisyon sa kapaligiran. Bukod pa rito, ang kanilang aplikasyon ay umaabot sa mga sistema ng irigasyon ng agrikultura, kung saan pinapadali nila ang tumpak na pamamahagi ng tubig sa mga pananim, pinahuhusay ang kahusayan sa patubig at paggamit ng mapagkukunan.

Kapag ginamit natinsingle wall corrugated pipe machineupang makagawa ng corrugated pipe, mayroong iba't ibang uri ng wave crest na hugis ay maaaring gawin ayon sa paggamit ng mga kinakailangan. Ang hugis ng wave crest ay nagsisilbing core structural parameter na namamahala sa higpit ng singsing, flexibility, impact resistance, stress distribution, fluid dynamics performance, at installation efficiency ng single-wall corrugated pipes.

1. Mainstream na Wave Peak na Hugis at Impluwensya ng Pangunahing Pagganap

1. Trapezoidal wave (pinakakaraniwang ginagamit sa engineering, na humigit-kumulang 76%)

· Ang mga tampok ng istraktura ay ang mga sumusunod: ang tuktok ay patag, ang gilid na dingding ay hilig, at ang labangan ay halos bilog.

· Epekto sa pagganap

o Mataas na circumferential stiffness: Ang malaking bahagi ng suporta ng wave peak plane ay nagbibigay ng malakas na resistensya sa radial compressive forces, na nagpapagana sa pagsasakatuparan ng mga high-stiffness grade (SN4–SN16).

o Stress concentration: Ang stress concentration ay madaling mangyari sa matalim na sulok ng wave peak, ang maximum na stress na sinusukat ay maaaring umabot ng 2.3 beses sa average na stress, at ang fatigue cracking ay madali sa ilalim ng pangmatagalang pagkarga.

o Sa pangkalahatan ay mahina ang impact resistance: ang matalim na sulok ay may mahinang impact energy absorption, at ang impact strength ng simpleng sinusuportahang beam ay kadalasang mababa.

o Ekonomya: mataas na kahusayan sa istruktura, mas kaunting paggamit ng materyal sa ilalim ng parehong higpit.

· Mga sitwasyon ng aplikasyon: Mga kumbensyonal na proyekto na may mataas na mga kinakailangan sa higpit, gaya ng municipal drainage, dumi sa alkantarilya, at paglalagay ng kable sa komunikasyon.

2. Circular Arc / Sine Wave

· Ang mga feature ng istraktura ay maayos na paglipat ng wave peak at lambak na walang matalim na sulok.

· Epekto sa pagganap

o Ang distribusyon ng stress ay pare-pareho: walang stress concentration points, mahusay na pagkapagod at crack resistance, mahabang buhay ng serbisyo.

o Magandang flexibility: malakas na axial at circumferential deformation na kakayahan, mahusay na kakayahang umangkop sa hindi pantay na pag-aayos ng pundasyon.

o Mababang stiffness efficiency: Sa ilalim ng parehong materyal na paggamit, ang ring stiffness ay mas mababa kaysa sa trapezoidal wave, na nangangailangan ng karagdagang kapal ng pader o wave height compensation, na nagpapataas ng mga gastos.

o Maliit ang contact area ng wave peak, at ang lokal na compression ay madaling malukong.

· Mga sitwasyon ng aplikasyon: malambot na pundasyon ng lupa, walang trench na konstruksyon, madalas na baluktot ng cable routing at pansamantalang drainage.

3. U-shaped na alon

· Ang mga feature ng structure ay ang mga sumusunod: ang crest ay banayad, ang trough ay isang malaking arc, at ang buong hugis ay malapit sa isang rectangle na may mga bilugan na sulok.

· Epekto sa pagganap

o Balanse ang komprehensibong performance: mayroon itong rigidity ng trapezoidal wave at flexibility ng circular wave, at mas pare-pareho ang pamamahagi ng stress.

o Mahusay na pagganap ng likido: makinis na panloob na dingding, mababang resistensya ng likido, malakas na kakayahang maglinis ng sarili, at paglaban sa akumulasyon ng putik.

o Stable na pag-install: Pinipigilan ng malaking contact area sa panlabas na ibabaw ang pag-roll habang nag-i-install, na nagpapadali sa secure na konstruksyon.

· Mga naaangkop na sitwasyon: drainage ng lupang sakahan, pagkolekta ng tubig-ulan, at mga pipeline ng munisipyo na may katamtamang karga.

4. V-shaped na alon

· Mga tampok na istruktura: matutulis na crest, makitid na labangan, at maliliit na lateral na anggulo sa dingding.

· Epekto sa pagganap

o Mataas na lokal na paninigas: Ang wave peak ay may malakas na kakayahan na anti-puncture at anti-impact, na angkop para sa paghahatid ng mga solidong particle.

o Napakahinang flexibility: mahirap yumuko nang axially at madaling mabali sa baluktot na punto.

o Malubha ang konsentrasyon ng stress, at madaling maganap ang crack sa matalim na anggulo ng peak at lambak ng alon, kaya dapat lumapot ang kapal ng pader upang makabawi.

· Mga sitwasyon ng aplikasyon: transportasyon ng nalalabing basurang pang-industriya, drainage ng minahan, at mga espesyal na kondisyon sa pagtatrabaho na lumalaban sa epekto.

5. Composite/curved wave (hal., S-Rib)

· Ang mga feature ng structure ay ang micro-arc sa tuktok ng wave crest at ang paglipat ng side wall curvature, na pinagsasama ang mga bentahe ng trapezoidal at circular wave.

· Epekto sa pagganap

o Collaborative na pagpapahusay: Habang pinapanatili ang mataas na ring stiffness (hal., SN8), ang lakas ng epekto ng mga simpleng sinusuportahang beam ay maaaring tumaas ng higit sa 20%.

o Pag-optimize ng stress: Ang pag-aalis ng matatalim na sulok ay makabuluhang binabawasan ang konsentrasyon ng stress at pinahuhusay ang pangmatagalang pagiging maaasahan.

o Mas mataas ang gastos dahil sa masalimuot na amag at proseso.

· Mga naaangkop na sitwasyon: high-standard na mga proyekto ng munisipyo, trenchless pipe jacking, at long-distance buried pipeline.

II. Sistematikong Impluwensiya ng Waveform sa Kritikal na Pagganap

III. Mga Pangunahing Prinsipyo ng Pagpili ng Modelo

1. Priyoridad sa paninigas: mabigat na karga, malalim na paglilibing, mataas na mga senaryo sa takip ng lupa → piliin ang trapezoidal wave o composite wave.

2. Flexible na priyoridad: malambot na lupa, settlement sensitive, non-excavation → piliin ang arc wave o U-shaped wave.

3. Priyoridad sa likido: drainage, dumi sa alkantarilya, at anti-clogging → piliin ang U-shaped wave o arc wave.

4. Priyoridad sa paglaban sa epekto: maghatid ng solid-liquid mixture, minahan, industriya → piliin ang V-wave o composite wave.

5. Priyoridad sa gastos: conventional municipal at threading → trapezoidal wave ay mas gusto.

IV. Synergistic Effects ng Peak Supporting Parameters

Ang pinakamainam na pagganap ng hugis ng wave crest ay maaaring makamit sa pamamagitan ng coordinated na disenyo ng wave height, wave spacing at wall thickness.

· Taas ng alon: Kung mas mataas ang taas ng wave, mas mataas ang stiffness ng singsing, ngunit bumababa ang flexibility at tumataas ang materyal.

· Wave spacing: Kung ang wave spacing ay masyadong maliit, ang axial stiffness ay nagiging sobrang mataas, na hindi pabor para sa settlement adaptation; kung masyadong malaki ang wave spacing, magiging hindi sapat ang circumferential support, na humahantong sa lokal na buckling.

· Kapal ng pader: Para sa mga alon na may matalas na talim (trapezoidal o hugis-V), dapat na angkop na lumapot ang pader sa wave crest upang mabawasan ang konsentrasyon ng stress.
